矽钢片的制作工艺及结构组成

返回列表 来源: 浏览:441 发布日期:2019-02-13 13:06:59

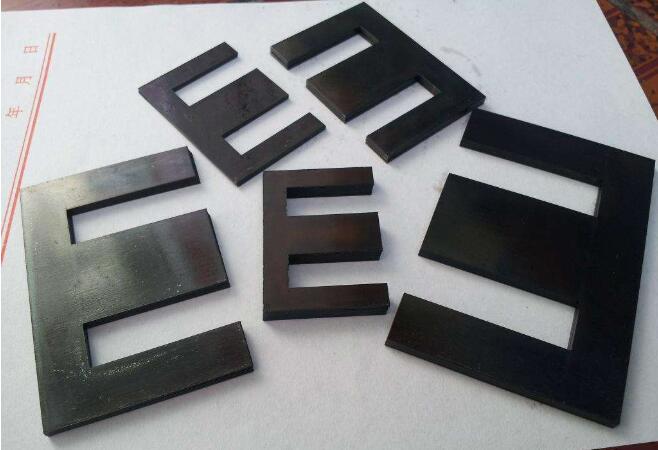

矽钢片横剪机工艺过程:把卷料放开,经过伺服电机定长送料,通过各种剪切冲压刀具,剪切成符合图纸要求的各种片型,然后经过输送料装置,整齐地叠摞在工作台上,完成片型加工。

       设备组成:变频开卷机、缓冲区、轨道定位机构、交流伺服送料机构、龙门液压装置、理料机构、控制系统

       1.电脑工控机:台达pic主机点数20,4kstep内存,30khz高.速计数。

        触摸屏:5.7高亮度fstnlcd显示8灰阶蓝色,操作人员通过触摸即可轻松完成片数、长度,速度、等参数修正等操作

       2.磨具系统:本机器选用精冲模磨具架,保.证模具的精度要求。模具选用高硬度德国进口合金钢。一次研磨冲压次数高达500万次以上,可以自由调节剪切机的剪切速度、剪切深度。

       3.送料系统:滚轮选用高硬度磨具钢,滚轮轴承位由数控线切割精制而成,加上精密联轴器,台达100000细分伺服电机,使本机器加工产品精度高达±0.02mm以内,专业模块实现高精度定长送料最.高送料速度100m/min,

       4.理料架:本机器新加理料功能,叠厚可定量输出,使得本机器更加省人工,操作更简便。

       5.液压系统:本厂工程师花费3年时间,自主研发的高.速冲压系统。使得本机器最.高冲压次数每分钟高达140次以上,且压力不减稳定性不减,切刀可以随刀架上下移动。

       6.设定送料长度,电脑工控机通过电机驱动器与伺服电机连接,做送料动作,送料完成,后电脑工控机操作液压系统推动刀具剪切。剪切到设定量后机器暂停,理料架输送带送料。本实用新型的上切刀通过步进电机驱动后,使上切刀定位准确,伺服电机启动力矩大。

       并可以自由调节剪切机的剪切速度、剪切深度,本实用新型数控剪切机体内的电脑工控机进行精.确控制,稳定可靠工作,按照本实用新型设计主题所制作的数控横剪机,必将给电子、电器、电机行业的矽钢片、钢带剪切带来积极的使用效果。
