一、设备概要本装置是用于电气铁板（硅钢片）的铁损测试，是继日本同型号DAC-IR-2后开发的新机种。具有携带方便、测试简便、重复性好等特点。只要将探头置于被测试片上,便能以W/kg的形式测得该试片之铁损值,并以数字方式显示。

　　成品/材料均可使用。对热处理或冲压前的整张硅钢片，可以裁下20x20mm以上面积的单片局部或将卷板放置平整测试；硅钢片成品则按不同形状的有效宽度或有效面积测试。仪器的校准简单方便。

　　二、产品应用范围

　　○硅钢片的进、出料试验.

　　○锻烧过程中的品质控制.

　　○矽钢片的品质管理等.

　　三、产品的主要特点

　　*非破.坏性的测量方式,且能直接读取其铁损值.

　　*铁损值以W/kg显示方式.

　　*采用触摸式数码设定开关,操作方便、明了.

　　*探头离开试样时自动停止测试，避免长时间工作.

　　*利用标准铁板利于探头的校准.

　　*自动控制磁通密度.

　　*抗电源杂讯功能强,无须使用AC稳定电源.

　　*只.需要一个测试探头，可适应各种试样的厚度和宽度.

　　四、产品测试原理

　　将绕有激磁线圈和磁束检出线U型磁铁置于被测试样上即开成闭合磁路。如果该U型磁铁的磁路断面面积比试片内磁路断面面积大许多时，则激磁线圈加电压时所产生的激磁电流与磁通检出线圈上产生的电压乘积即为试片内之损耗。本测定器备有试片厚度和测定用磁能密度选择开关，选择、设定后，试片的铁损值便可立即读出。铁损值可由此式得知：铁损=试片内损耗/试片内磁路部分的有效重量

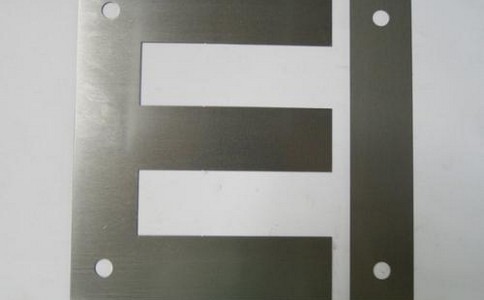

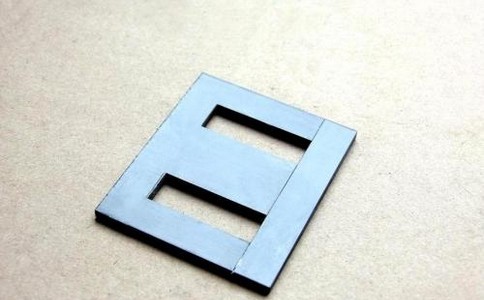

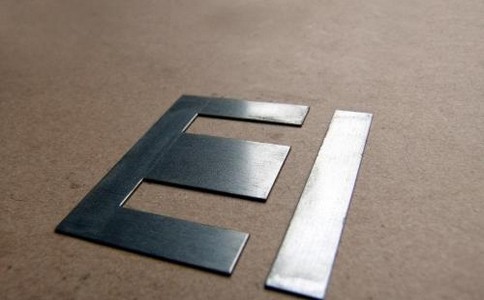

　　各种成品硅钢片示意图

　　试片内磁路部分的有效重量为试片厚度、试片内磁路面积与试片密度的算术乘积。而本装置的内置磁路宽度与长度已固定，只需设定板厚与磁通密度即可测定铁损。

　　五、产品技术参数：

　　测量范围:0.10-19.99W/kg.

　　磁通密度:按国家标准1.5Tesla（无取向）、1.7Tesla（取向）.试片厚度:0.10mm-0.99mm

　　试片宽度:5mm以上(保证精度).最小可测试2mm宽度。

　　测量对象:电气钢板及硅钢片铁芯,包括无取向(NonOriented)和有取向(GrainOriented).测量精度:±5%（和标准的叠片电流爱泼斯坦方法比较）.

　　测量频率:50Hz(与电源频率同步)

　　使用电源:可选择设定100V或220V

　　±10%。最.大消耗电力15VA.

　　尺寸重量:尺寸W190mmxH105mmxD295mm；重量约4.5公斤

　　六、操作注意事项

　　（1）本测试仪是对钢板的局部进行测试，和实际钢厂的出厂标准数据多少有些差异。为了能获取更准确的测试数据，最.好实行多点测试，取其平均值。对于面积较小的样品测试时，采用多片测试取平均值。

　　（2）在进行10-20分钟的安定化处理后，再放置探头，经过1-2秒钟后，磁通密度由测试仪内部自动控制即处于安定状态，此时读出的磁通密度为试样每公斤的铁损值。

　　备注：若需要详细的操作说明，可直接下载或者来电来函索取，谢谢！
