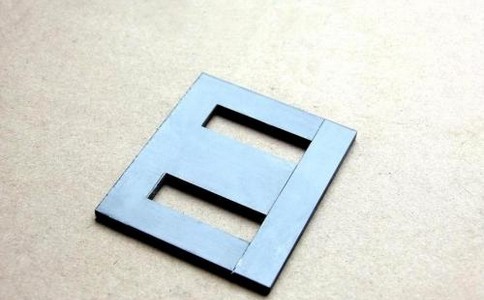

我们在进行冷轧矽钢片的热处理过程中该如何正确的进行操作呢？首先，我们要将即将将退火的矽钢片装在铁盒里。其次，要在铁盒上铺上一个小小的盖板，然后将铁盒吊起来，放入锅炉之中。最后，只需要将热电偶安装在炉体上就可以了。

　　检查电气柜的电压、电流、仪表是否正常,装上大华表的记录纸,检查记录纸的正常走纸(首先打开电源开关)，将温控表的初始温度设定为400℃,检查功率表的各项电流是否一致,在确保调整一致后,打开加热开关进行加热.

　　检查电房仪表的正常与否,进行煺火炉的功率调整.接好氮气,检查是否漏气,并检查循环水的正常供给.在温度升至400℃时,打开氮氮气阀门,注入100-200ml的氮气,此时将循环水的阀门打开.

　　温度确定升至400℃时,进行恒温,恒温1小时左右,并确定大华表温度也在400℃左右(此时废气不是很多).温度升至设定温度后,恒温时间不可少于2小时,大华表也应在设定温度上下,此时可将排气阀门关小一些.

　　结束后,将排气阀门关小(不关闭即可),氮气注入在100-200ml,循环水阀门可关闭(出水阀门一直是打开的),关闭加热开关、电源开关.检查无误后,该炉矽钢片去应力退火过程进入自然冷却状态,当炉内温度降至380℃以下(最.好是350℃)方可出炉.
