矽钢片应用-普通变压器结构剖析

返回列表 来源: 浏览:253 发布日期:2019-03-29 10:01:22

必需将铁心夹紧并予以固定, 铁心装入绕组后。常用的方法有夹板条夹紧螺钉固定。对于数瓦的小功率变压器,则可使用夹子固定。

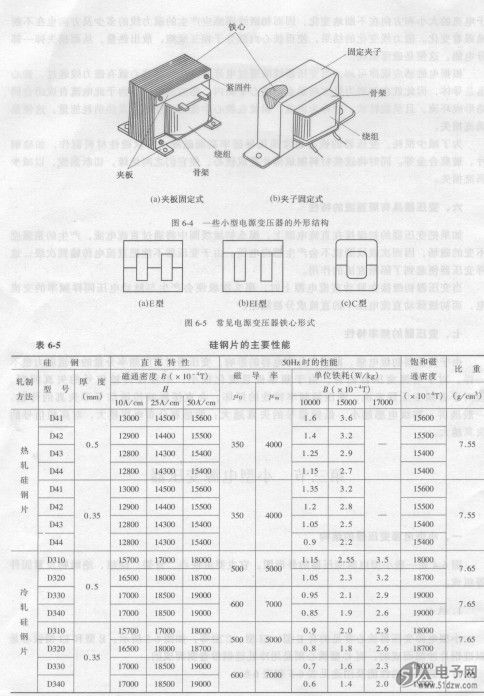

图是一些小型电源变压器的外形图。P3100SCLRP275V500A 0A 主要由铁心、骨架、绕组、绝缘物及紧固件等组成。

 铁心

矽钢片应用-普通变压器结构剖析img1

如图所示。E型和EI型铁心是以矽钢片硅钢片)冲制而成的而C型铁心则是用冷轧硅钢带卷制而成的 小型电源变压器铁心罕见的有E型、EI型、C型等。

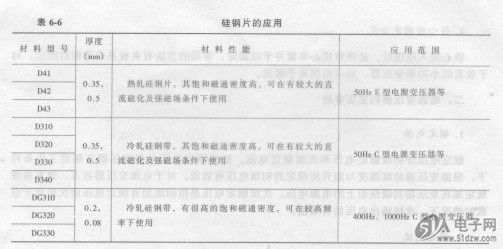

主要优点是绕组的初、次级可共用一个骨架, 罕见矽钢片(硅钢片)性能及用途见表6-5和表6-6  E型和EI型铁心是目前使用得最.多的铁心。有较高的窗口占空系数,铁心可对绕组形成保护外壳,使绕组不易受机械创伤。另外铁心的散热面积也较大,自身磁场发散也较少。但它也有缺点,如磁路中气隙较大,增加磁阻,使磁路性能降低。除此之外,还存在着铜线多、漏感大和外来磁场干扰大的缺点。

经热处理、浸渍等工艺制成封闭铁心, C型铁心的制造过程是冷轧硅钢带卷绕成形后。然后把封闭铁心切开,形成两个C型铁心,将线包套入后,再把一对C型铁心拼在一起,并紧固捆扎在一起而构成变压器。C型铁心的气隙可以做得很小,还具有体积水、重量轻、资料利用率高等优点。

 2.骨架

也可以用胶合板及胶木化纤维板制作。 骨架一般都由塑料压制而成。

 3.绕组

因为它有良好的绝缘, 小功率电源变压器的绕组一般都采用漆包线绕制。占用体积较小,价格也便宜。对于低压大电流的线圈,有时也采用纱包粗铜线绕制。

绕组各层间均垫有薄的绝缘资料, 为了使变压器有足够的绝缘强度。如电容器纸、黄腊绸等。某些需要高绝缘的场所还可使用聚酯薄膜和聚四氟乙烯薄膜等。

矽钢片应用-普通变压器结构剖析img1

然后再绕制次级线圈。为了防止干扰电压经变压器窜入无线电设备, 线圈绕制的顺序通常是初级线圈绕在线包的里面。变压器的初、次级间还加有静电屏蔽层,以消除初、次级绕组间的分布电容引入的干扰电压。

绕组和窗口之间应留有一定空隙, 为了便于散热。一般为1~3mm但也不能过大,以免使变压器的损耗增大。绕组的引出线,一般采用多股绝缘软线。对于粗导线绕制的绕组,可使用线圈本身的导线作为引出线,外面再加绝缘套管。4.铁心的固定方式
