硅钢片(矽钢片)应用于电感元件常用软磁材料磁心

返回列表 来源: 浏览:396 发布日期:2019-04-02 10:18:59

⑦螺纹磁心:用于可变电感器。

MA X17044G+T使绕组周围的磁场大大加强的资料。一旦去掉外部磁化电流,软磁材料是指那些在通电绕组中被磁化后。资料自身的磁性就非常小。软磁材料分为金属软磁材料、非晶软磁、软磁铁氧体和磁介质四类。金属软磁材料包括电磁纯铁、硅钢片(矽钢片)铁镍合金及铁铝合金,像低频扼流圈中的铁心使用的就是硅钢片(矽钢片)而电感元件中的磁心大都采用软磁铁氧体制作,因此本节重点介绍软磁铁氧体以及可供选用的铁氧体磁心。

软磁铁氧体

分软磁、硬磁、矩磁、旋磁和压磁等几种,铁氧体属非金属磁性材料。电感元件中用得最.多的软磁铁氧体。

由一些金属氧化物通过陶瓷工艺烧结而成的复合体,软磁铁氧体是一种复合氧化物。电阻率特别大,远高于金属材料,因而涡流损耗极.小,可在高频条件下工作,但由于电磁特性受温度的影响,不适宜做成大功率的电磁器件,只适合在中高频小功率条件下工作。

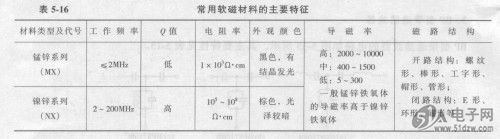

表5-17列出了通用软磁铁氧体材料的性能,目前生产品种最.多、应用最.为广泛的软磁铁氧体是锰锌铁氧体和镍锌铁氧体两大系列。表5-16列出了这两类软磁铁氧体的主要特性。供选用时参考。软磁磁心的结构有U形、F形、E形、EI形、罐形、环形、管形、柱形、棒形、螺纹形以及工字形等多种形状。其中罐形的漏磁最.小,能有效地减小电磁干扰。不同形状的软磁磁心各有不同的应用场所,下面进行简要介绍。

作为变压器、扼流圈和电感元件的磁心。①环形磁心:主要用于各种无线电设备、电子计算机及其他电子丈量仪器中。

作为变压器磁心。②E形磁心:用于各种通信设备及电子仪器中。

作为磁心。③EI形磁心:用于各种开关电源变压器、脉冲变压器中。

④罐形磁心:通信设备中用作滤波器、电感器和变压器磁心。

或用作小型固定电感器磁心。⑤管形磁心:用于在高频或甚高频电路中抑制噪声信号和寄生振荡。

⑥工字磁心:用于固定电感器。



硅钢片(矽钢片)应用于电感元件常用软磁材料磁心img
